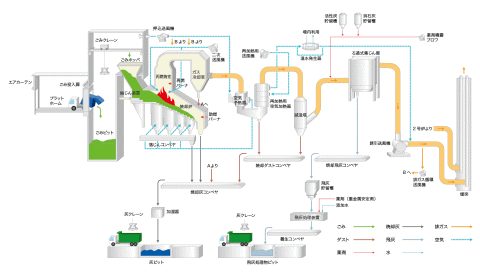

計量棟

　　　　　　　ごみ収集車により集められたごみは、自動的に計
　　　　　　　量・記録されます。

プラットホーム

　　　　　　　収集車によって搬入されたごみは、ごみ投入扉よ
　　　　　　　りごみピットへ投入されます。

ごみピット/ごみクレーン

　　　　　　　ごみを一時的に溜めておくところです。
　　　　　　　ごみクレーンでごみをよく燃えるようにかく拌し、
　　　　　　　ごみホッパに投入します。

焼却炉

　　　　　　　ごみは、優れた焼却能力を持つ火格子上を850℃
　　　　　　　〜950℃の高温で、効率よく燃焼・灰化されます。

　　　　　　　炉内の燃焼状態をモニターで監視し、ごみ送り速度
　　　　　　　や燃焼用空気などを調整することにより、燃焼の安
　　　　　　　定化を促しダイオキシン類の発生を抑制します。

ガス冷却室

　　　　　　　水を噴霧することにより排ガスの温度を下げて、
　　　　　　　この後の処理をしやすくします。

再加熱用空気加熱器

　　　　　　　ごみの焼却によって発生する熱を回収して、施設
　　　　　　　内の暖房や給湯に有効利用します。

ろ過式集じん器

　　　　　　　排ガス中のばいじん及び有害ガス成分はバグフィ
　　　　　　　ルタでろ過され、排出基準値以下となるように処理
　　　　　　　されます。

　　　　　　　飛灰中から重金属が溶け出さないように、薬剤を
　　　　　　　添加・処理して灰ピットに送ります。

中央制御室

　　　　　　　最新の運転管理システムにより、焼却施設の機器
　　　　　　　について集中監視と制御を行います。
